230M三軸數控系統

概況

采用16位高速CPU，硬件插補，0.001mm級精度，最高速度30m/min。
主板采用多層線路板，表貼元件，大規模可編程邏輯陣列，集成度高。
整機工藝結構合理，抗干擾能力強，可靠性高。
完善的自診斷功能，輸入、輸出實時顯示，出現異常立即報警。
具有子程序及嵌套功能、刀補功能、坐標系重設等。
屏幕為7英寸TFT彩色液晶顯示器。
全中文界面，菜單式操作，完整的幫助信息，詳細的參數說明，操作更方便易學。
2MB電子盤，永久保存數據，出錯后可快速恢復。
I/O端口用戶可自行重定義。
RS232通訊接口、USB接口，與PC機雙向通訊，方便靈活。
系統軟件用戶可自行升級。操作分級管理，更安全，更科學。
宏程序功能，允許用戶自行設計新指令。
各軸獨立控制，輕松實現伺服、步進混用。

技術參數

控制聯動軸數	X、Y、Z軸聯動
最小移動單位	0.001mm
最大指令值	±99999.999mm
配套電機	伺服/步進（參數選擇）
快速移動速度	伺服30000mm/min步進10000mm/min
快速移動倍率	0~100%
進給速度范圍	0.01~20000mm/min
進給速度倍率	0~300%
每分鐘進給/每轉進給	有
恒線速控制	有
宏程序功能	有
插補方式	直線、圓弧、循環等
單一/復合循環	有
單程序段	有
任意段啟動	有
子程序調用	有
圓弧半徑R指定	有
手輪	選配（帶軸選標準手輪）
刀具補償	刀具長度補償、刀尖半徑補償
反向間隙	有
主軸功能	檔位控制、模擬量控制
電子齒輪	1~127:1~127
電機方向	用參數調整
旋轉軸	可設定任意軸和旋轉范圍
限位	軟限位、硬限位
返回參考點	粗定位、精定位
刀具偏置	10個
對刀方式	實測方式、修調方式
坐標修調	有
自診斷功能	有
手動/自動	可自由切換
輸入/輸出口	輸入36個，經光電隔離。輸出16個，可直接驅動24V直流繼電器。每個輸出口均帶有自恢復熔絲，由于誤接線而損壞接口電路的情況可以避免。
輔助功能	點動、手動、MDI、自動方式、控制主軸正轉、反轉、停止、冷卻啟停、定時潤滑、夾緊/松開
顯示界面	7英寸TFT彩色液晶顯示器，全中文菜單帶操作提示，報警提示參數說明，幫助信息。
開機畫面	用戶可重設計
報警信息	驅動器報警、超程報警、系統錯誤報警、編程錯誤、外部信息報警
程序容量	2MB電子盤
程序編程	相對/絕對混合編程全屏自由編輯
通訊功能	有
結構安裝形式	分體嵌入安裝

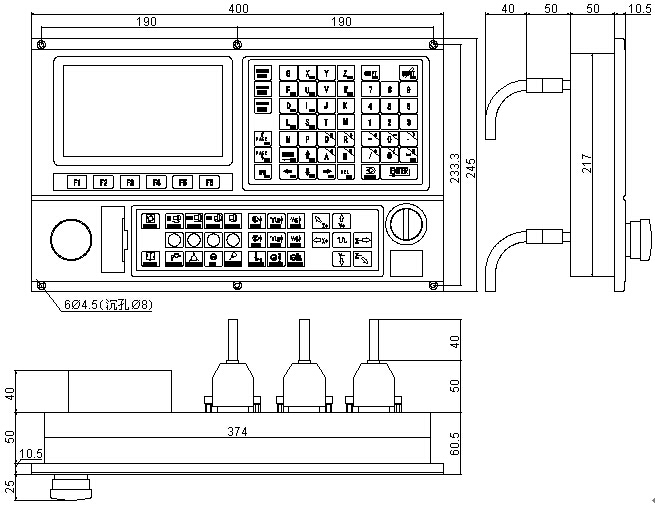

安裝尺寸
